Клемата е механичен и електрически интерфейс между проводник и веригата, която обслужва. Работата му е проста: поддържа достатъчна контактна сила, осигурява стабилен път на тока, контролира повишаването на температурата и предотвратява движението на проводника при вибрации, термични цикли или операции по поддръжка.
Следователно за производителите на оборудване клемният блок не е просто пластмасов носач с винт. Цялостното свързване зависи от проводника, проводящата скоба или клемния метал, винтовия или пружинния механизъм, изолационната система, геометрията на контакта, състоянието на затягане и околната среда на корпуса.
Правилно конструираният клемен блок трябва да поддържа електрическа непрекъснатост, като същевременно контролира съпротивлението на контакта и механичното задържане през определените условия на експлоатация.
Техническа класификация на електрическите клемни блокове
Конфигурациите на терминалите диктуват ефективността на структурната инсталация и механичното задържане при различни параметри на удар и вибрации. Индустриалният стандарт обхваща различни механични архитектури, проектирани за специфични профили на натоварване.
| Терминална класификация | Първичен механизъм | Типичен диапазон на дебелината на проводника | Рейтинг на механично задържане | Ключово промишлено приложение |
|---|---|---|---|---|
| Тип винтова скоба | Директно компресиране на въртящия момент на винта | 0,5 mm² – 35 mm² | Задържане на висок въртящ момент (по-голям или равен на 1,2 N·m) | Електроразпределителни шкафове, КРУ |
| Стил на пружинна скоба | Дръжка за натиск на торсионна пружина | 0,2 mm² – 6 mm² | Устойчив на вибрации (по-голяма или равна на 50 N теглителна сила) | Фабрична автоматизация, PLC интерфейси |
| Щепселни конектори | Свързващ се интерфейс щифт-гнездо | 0,5 mm² – 4 mm² | Задържане на резето с двойно заключване | Модулни машини, линии за бързо изключване |

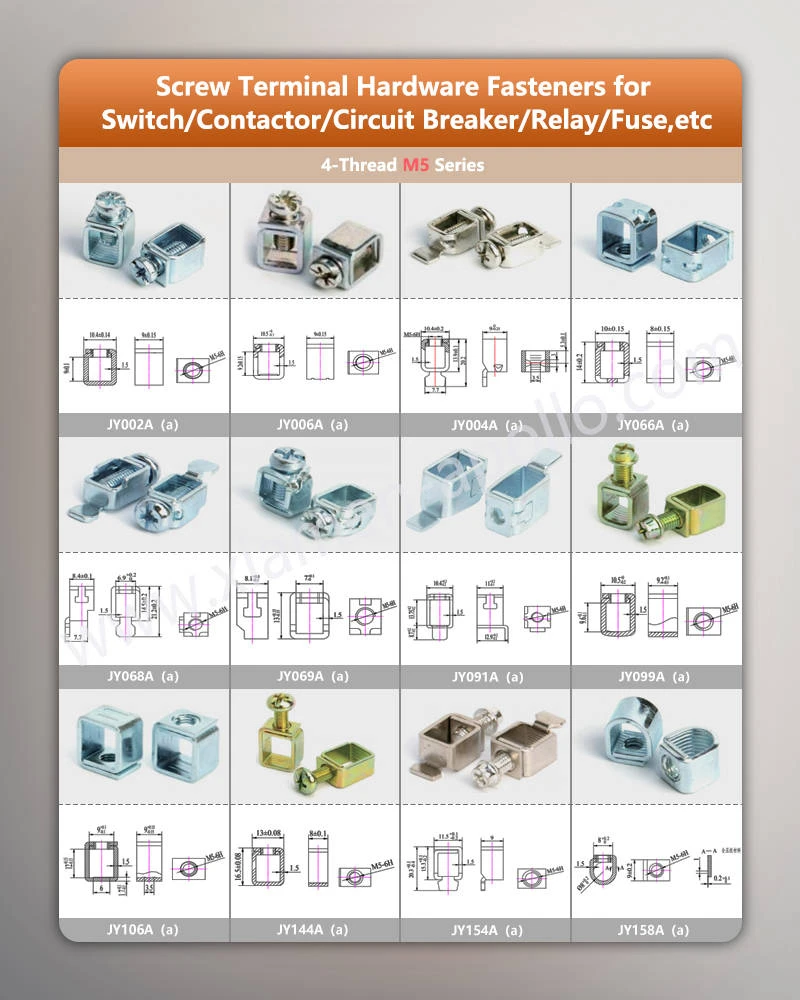

Архитектура на винтовата скоба
Клемите тип винтова скоба използват хардуер с резба за компресиране на твърди или многожилни медни проводници срещу токови пръти от електролитна медна сплав с висока проводимост. Правилното прилагане на въртящия момент гарантира газонепропускливи съединения, които предотвратяват окисляване и локално прегряване.
Пружинни скоби и щепселни системи
Пружинните скоби разчитат на пружини от аустенитна неръждаема стомана с висока якост, за да упражняват постоянна нормална сила върху проводника, като автоматично компенсират отпускането на проводника, причинено от термични цикли. Вариантите с възможност за включване включват калайдисани или посребрени свързващи щифтове от медна сплав за поддържане на ниско съпротивление при вмъкване над 500 цикъла на свързване.
Терминална безопасност, вибрации и термични цикли (IEC 60947‑7‑1)
Повредите на клемните блокове много рядко идват само от счупване на корпуса; повечето произхождат от електрическия контактен интерфейс.
Вибрация и механично задържане
Оборудването в машинната, железопътната или автомобилната среда е изправено пред непрекъснати вибрации. Клемите с винтови скоби рискуват да се саморазхлабят без правилен въртящ момент или структура против разхлабване. Пружинните клеми използват вградена еластична сила, за да устоят на разхлабването. Тестът за вибрации IEC 60068 проверява механичното задържане.
Производителност при термичен цикъл
Повтарящите се цикли на нагряване-охлаждане създават различно топлинно разширение между медния проводник, металната скоба и пластмасовия корпус. Контактните точки могат да се изместят; контактната сила може да падне. Добре проектираните клеми поддържат стабилна контактна сила след стотици термични цикли.
Риск от повреда на проводника
Прекомерното затягане може да смаже финожилни проводници. Недостатъчното затягане причинява движение и горещи точки. Многожилният проводник изисква подходящо третиране на накрайника в много приложения с винтови скоби.
Пълзене, хлабина и степен на замърсяване
Безопасността на клемите за ниско напрежение се основава на разстояния на пълзене и хлабини според степента на замърсяване, категорията на пренапрежение и номиналното напрежение, определени от IEC 60664-1. Намаленото разстояние повишава риска от повърхностно проследяване или дефекти при преливане.
Консултирайте се с нашите електроинженери днес

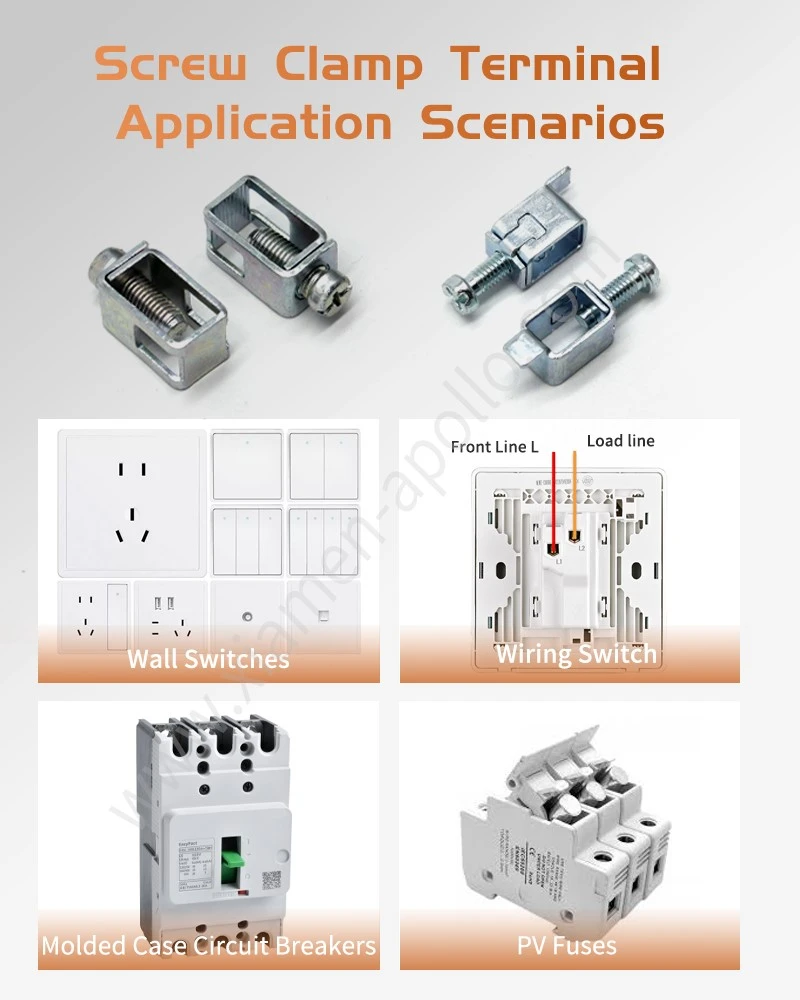

Специфични за приложението изисквания за терминал
Терминали за разпределение на мощността
Използва се в разпределителни шкафове, разпределителни уреди, центрове за управление на двигатели. Приоритети: висок токов капацитет, разсейване на топлината, устойчивост на късо съединение, безопасен достъп до окабеляване.
Терминали за индустриална автоматизация и PLC контрол
Окабеляване за управление на сигнала и ниска мощност. Висока плътност на окабеляването, лесна инсталация, удобно обслужване на място, подходящо за EMC за сигнали с ниско ниво.
Железопътни и тежкотоварни индустриални терминали
Подобрена вибрация, удар, широк температурен диапазон, по-високи изисквания срещу замърсяване. Строго тестване за екологична квалификация.
Изграждане на инсталационни терминали
Съвместим с IEC 60998 / IEC 60991, фокус върху безопасността на монтажника, лесна работа за окабеляване на място.
Тенденции: миниатюризация, висока плътност и интелигентни терминали
Миниатюрна клема с висока плътност-Винтова клема за компоненти на верига
Миниатюризацията на оборудването намалява стъпката на клемите. Предизвикателство при дизайна: поддържане на път на пълзене/хлабина, разсейване на топлината и надеждно затягане при намален отпечатък. Чистото намаляване на размера не може да пожертва границите на електрическа безопасност.
Компактни клеми за висок ток
Изискванията за компактни захранващи клеми изискват оптимизирано проводимо напречно сечение, подобрени термични пътища и прецизно разпределение на силата на затягане, за да се избегне локално прегряване.
Сензорни интегрирани интелигентни терминали
Терминалите от ново поколение включват сензори за температура или ток. Те позволяват наблюдение в реално време на горещи точки на връзката и предсказуема поддръжка. Става необходимост за EMC съответствие на системно ниво съгласно IEC 61000.
RoHS, REACH и екологично съответствие
Глобалните пазари налагат правила за ограничени вещества. Производителите на терминали трябва да управляват декларациите за материали, химията на покритието и възможността за проследяване на медни сплави, пластмаси и повърхностни обработки.
Качество на производство за клемни компоненти от тип скоба
Работата на терминала силно зависи от прецизността на щамповането, качеството на формоване, консистенцията на геометрията на пружината и контрола на покритието.
Прогресивно щамповане
Прогресивното щамповане реализира изрязване, пробиване, огъване и формоване в непрекъснат работен процес. Ключови параметри на процеса: дебелина на материала, хлабина на матрицата, износване на поансона, радиус на формоване, точност на подаване, контрол на неравностите, плоскост, геометрия на пружинния елемент. Допустимите отклонения на критичните характеристики могат да достигнат ±0,005 mm при избрани добре контролирани размери.
Формоване на медна сплав и контрол на пружината
Огъването на медна сплав води до пружиниране. Инструментите трябва да компенсират връщането на пружината, за да се гарантира правилното отклонение на пружината и контактната сила за частите с пружинна скоба. Температурата на материала и посоката на зърното влияят върху стабилността на крайната геометрия.

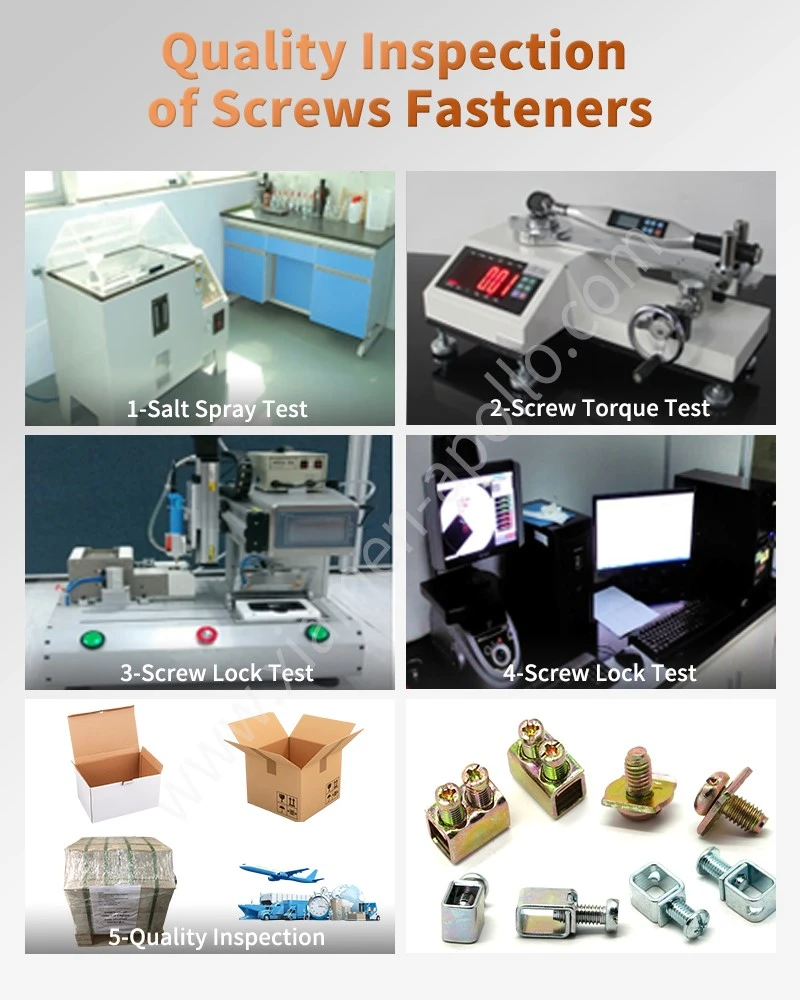

Контрол на процеса на покритие
Качеството на покритието включва равномерност на дебелината на покритието, адхезия, покритие, скорост на порите, чистота на предварителната обработка. Тестването със солен спрей (напр. ASTM B117) се използва широко, но часовете със солен спрей не се равняват директно на реалния експлоатационен живот. Критериите за приемане трябва да съответстват на действителната среда на приложение.
Изисквания към системата за качество
Свързаните с автомобилите проекти прилагат IATF 16949: проследимост на партидата, проверка на входящия материал, инспекция на първия артикул, мониторинг на SPC процеса, измерване на размерите на CMM, инспекция на покритие, функционално тестване, контрол на несъответствието.
Често задавани въпроси
Каква информация трябва да предоставя, когато се снабдя с персонализиран ръчен винт за клемен блок?
Предоставете чертеж или 3D CAD файл, размер на проводника, номинален ток и напрежение, клемен материал, изискване за покритие, монтажна геометрия, работна температура, годишен обем и приложими електрически или автомобилни стандарти.
Как се контролира контактното съпротивление в клеми тип винтова скоба?
Контактното съпротивление се контролира чрез избор на проводящ материал, геометрия на контакта, състояние на повърхността, сила на затягане, подготовка на проводника и контролиран момент на сглобяване. Инспекцията на производството може да провери изискванията за размери и електричество съгласно одобрената спецификация.
Може ли една фабрика да произвежда персонализирани метални клемни компоненти за OEM оборудване?
да Персонализираните терминални компоненти могат да бъдат произведени от мед и медни сплави чрез прогресивно щамповане, огъване, формоване, покритие и вторично сглобяване. Прегледът, базиран на чертеж, може да определи допуски, клас на материала, повърхностна обработка, точки за проверка и производствени изисквания.
